有关电缆桥架强度知识的介绍
发布日期:2021/3/24 13:05:42 浏览次数:0
电缆桥架我们看到的,也是有一定的强度的,有关强度的知识如下:电缆桥架的结构强度要高于普通的平面板材电缆桥架结构中底板、帮边、盖板均采用瓦楞结构,压制出类似履带的块状凹凸结构,使电缆桥架的强度增大。同时散热面积增大,其构造便于透气和热交换,也降低了电缆桥架内敷设电缆的能量损耗。电缆桥架的用低厚度板材即可满足原有承载能力要求,这将大量降低原材料使用量。
当答应使用电缆桥架体系构成接地干线回路时应契合下列要求电缆桥架端部之间衔接电阻应不大于0.00033欧姆,接地孔应铲除绝缘涂层在1KV及以下中性点直接接地体系中,受电设备的接地与体系中性线接地相连装有处动堵截供电装轩时,电缆桥架的级长方向金属横截面积应不小于规则值。
沿电缆桥架全长另敷设接地干线时,每段(包含非直线段)电缆桥架应至少有一点与接地干线牢靠衔接关于振荡场所,在接地部位的衔接处应设备弹簧电缆桥架及其支吊架和引进或引出金属电缆导管。有必要进行维护接地。且有必要契合下列规则。 金属电缆桥架及其支吊架全长应不少于2处与接地干线相衔接,非镀锌电缆桥架间衔接板的两头跨接铜芯导线或织造铜线最小答应截面应不小于4mm2.镀锌电缆桥架间衔接板的两头可不作接地跨接线。
但每块衔接板应有不少于2个有防松动螺帽或防松动垫圈的衔接固定螺栓。 当答应使用电缆桥架构成接地干线回路时。电缆桥架及其支吊架衔接板应能接受接地毛病电流。并满意热效应的要求作为接地干线的电缆桥架。其托盘梯架端部之间的衔接电阻应不大于0.0003Ω。

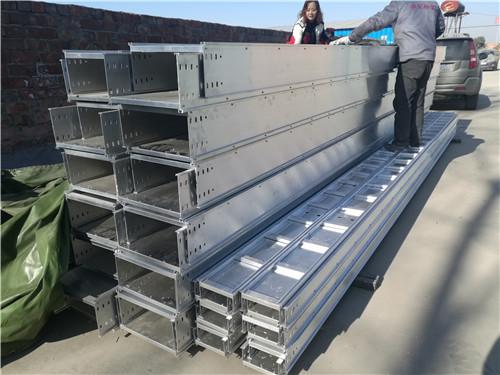

电缆桥架是使电线、电缆、管缆铺设达到标准化、系列化、通用化的电缆铺设装置。基本种类:槽式电缆桥架,一种全封闭型电缆桥架,它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。托盘式电缆桥架,它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点,它既适合用于动力电缆的安装,也适用于控制电缆的敷设。
一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部(如:有腐蚀液休,易燃粉尘等环境)影响的要求时,应选用(FB)类槽式复合型防腐屏蔽电缆桥架(带盖)。2、强腐蚀性环境应采用(F)类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料,提高电缆桥架及附件的使用寿命,电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
随着国家建设的全面展开,包括现在农村城市化的建设进程,我国现在正在加大施工力度,确保我们全民的生活环境质量的提高,帮助我们在日常的生活中更方便快捷的进行工作已经劳动,实现我国全民快速发展的伟大目标。就电缆桥架而言,在我国城市化进程中,提供了非常大的助力以及动力。那么我们在进行电缆桥架使用时,对电缆桥架的尺寸是怎么确定的呢?
桥架目前在建筑行业用得相当广泛,主要有槽式桥架、镀锌桥架、梯级桥架、不锈钢桥架,桥架型号为,电缆桥架常规生产长度:4000mm—9000mm要是规格型号要看设计图纸才能算出桥架的规格数量等,要是没有图纸或没有标明,那就要看桥架里走多少根线缆,线缆的总数横截面积最好不要超过桥架横截面的40%。所以就现在而言,电缆桥架的使用是非常广泛的,它的需求量也是在不断的上升阶段,希望我们广大的消费者可以抓紧时间选取自己所需的电缆桥架。电缆桥架的广泛使用促进了我国经济一体化的全面展开工作,帮助我国在成为世界强国的道路上提供非常大的动力。
