电缆桥架梯式和托盘式有什么区别

电缆桥架的类型有很多，今天为大家分享一下比较常用的两种电缆桥架的区别：梯式电缆桥架和托式电缆桥架。

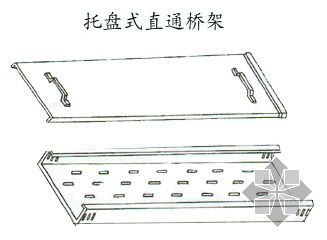

其中托盘式缆桥架是石油、化工、轻工、电视、电讯等方面应用最广泛的一种。它具有重理轻、载荷大、造型美观、结构简单、安装方便等优点。它既适用于动力电缆的安装，也透用于控制电缆的敷设。托盘式电缆桥架其表面处理分为镀和喷漆两种，在重腐蚀环境中可特殊防腐处理。托盘式电缆桥架备有护罩，需要配护罩时可在订货时注明或按照护罩型号订货，其所有配件与托盘式、槽式桥架通用。

个人认为 ：槽式电缆桥架主要用于敷设截面小但数量多的电线电缆。托盘式缆桥架主要用于敷设截面大数量较少的电力电缆

目前桥架的结构类型可分为：有孔托盘、无孔托盘、梯架和组装式托盘。（1）有孔托盘是由带孔眼的底板和侧板所组成的槽形部件，或由整块钢板冲孔后弯制成的部件。（2）无孔托盘是由底板与侧边构成的或由整块钢板制成的槽型部件。（3）梯架是由侧边与若干个横挡构成的梯形部件。（4）组装式托盘是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。桥架都是用来敷设电缆的，低压电缆和控制电缆共用同一托盘或梯架时，应选用中间设置隔板的梯架或托盘。

梯级式电缆桥架 XQJ-T型梯级式电缆桥架具有重量轻，结构简单，成本低，强度大，造型别具，安装方便、散热、透气性好等优点，使用最小量化的连接螺栓，它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。
梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用。
